Chokkura Plaza,Takanezawa, Shioya-gun, Tochigi – Japan (2006). Arquitectura, Kengo Kuma & Associates. Fotografías, Daici Ano (arriba la primera) galería de oTov en flickr (arriba, la segunda y la tercera), japan-architect.co.jp (abajo la primera y la segunda) y kkaa.co.jp (abajo la tercera).
El Chokkura Plaza, se proyectó en un solar agrario, que conservaba en pie un almacén de arroz tradicional, construido con piedra tipo “Ooya”. El edificio preexistente, aportó el argumento central para resolver el diseño del complejo cultural, que debía disponer de un auditorio para conferencias y conciertos y un espacio para exposiciones.
Las características del almacén de arroz, permitían ampliar y adecuar el espacio, para situar el auditorio. Mientras que para las exposiciones se construyó un pabellón independiente.
El uso de la piedra “Ooya” funcionó como el nexo común entre lo preexistente (la tradición) y lo nuevo. La porosidad propia de la piedra sugirió la posibilidad de plantear un revestimiento tipo celosía, siguiendo el patrón del metal estirado (deployé).
La solución final consistió en el montaje de piezas de piedra con forma de “uve” convexa, dispuestas sobre una banda continua, en zig-zag, de acero pintado. De manera que las bandas de acero apiladas formaron una malla romboidal, (esqueleto portante y de traba) que se completó con las piezas de piedra.
+ Chokkura Plaza – architecture page (artículo con texto y fotografías)
+ Chokkura Plaza – de architect (artículo con texto, fotografías y planos, en formato pdf)
+ Chokkura Plaza – the japan architect (ficha del proyecto con fotografías)
Summer House in Dyngby – Denmark (1999). Arquitectura, Claus Hermansen. Fotografías, claus-hermansen.dk.
Fijada a una subestructura de acero, la malla de metal estirado (deployé) de acero cortén envuelve todo el edificio (fachadas, cubierta y aberturas) y sirve de soporte a las plantan enredaderas de hoja caduca, así en invierno el revestimiento de la fachada muestra los tonos rojizos del acero, mientras que en verano se tiñe de verde.
+ Summer House in Dyngby – Claus Hermansen (en la web del estudio del arquitecto podéis ver las fotografías del proyecto, en flash).
Podéis ver más información sobre fachadas vegetales en la publicación “Otras formas de paisajismo. Paisajismo vertical” redactado por la arquitecta “Jimena Ugarte” y publicado online por el “instituto de arquitectura tropical” en colaboración con la “fundación principe Claus para la cultura y el desarrollo” y que os podéis descargar en formato pdf.
+ Otras formas de paisajismo. Paisajismo vertical – instituto de arquitectura tropica (descargar libro en formato pdf).
Además en el apartado “editorial online” de la web del mismo instituto podéis consultar otras publicaciones en formato pdf, sobre arquitectura sostenible y arquitectura tropical.
Matsudai small tower, Tsumari-Japan (2003). Arquitectura, Périphériques architectes. Fotografías, peripheriques-architectes.com.
En esta pequeña torre mirador el metal estirado se ha aplicado como una piel que lo envuelve todo. Delimita y define la geometría exterior, completa las barandillas, se pliega para resolver el trazado de los peldaños en la escalera y se posa sobre las vigas formado el plano horizontal de apoyo, forjado y pavimento a la vez.
Las planchas de deployé son de acero (como la estructura) con el acabado pintado gris plata. Esta solución constructiva permite aunar las exigencias funcionales con las estéticas y de seguridad.
En la web de Périphériques architectes, podéis ver este y otros proyectos del estudio (en flash)
Service Centre Theresienwiese, Munich – Germany (2004). Arquitectura, Volker Staab Architects. Fotografías, Werner Huthmacher.
El uso principal del centro de servicios y al que se destina la mayor parte de la superficie, es de apoyo a las actividades de la fiesta de la cerveza, que se celebra en verano, por lo que, la mayor parte del año el edificio esta cerrado, lo que condicionó el planteamiento de la fachada.
La necesidad de proteger el edificio ante los riesgos de intrusión o vandalismo, se resuelve con una envolvente continua de paneles de cobre liso, alternados con paneles móviles de cobre estirado, (tipo celosía de dos hojas plegables) que cierran las aperturas acristaladas. De tal manera que cuando el edificio está en uso, los portones de deployé se pueden abrir, pero cuando está cerrado quedan integrados en el plano de fachada, matizando la textura y los reflejos de la piel de cobre.
El revestimiento de cobre está resuelto con el sistema “Tecu Classic“, en la web del fabricante podéis ver un artículo dedicado al centro de servicios y documentación sobre este sistema de revestimiento y otros que comercializa, en formato html y pdf.
+ Service Centre Theresienwiese – tecu (texto, imágenes y planos)
+ Service Centre in Munich – details (texto, imágenes y detalles constructivos, en formato pdf, versión muestra o de pago).
La empresa Sankey es especialista en la fabricación de metal expandido (o deployé). En su web podéis consultar los 6 modelos de malla que comercializa. También podéis descargar la guía de productos en formato pdf, con el proceso de fabricación del metal expandido, los parámetros geométricos para el diseño de mallas, especificaciones y sistemas de instalación.
+ Sankey – expanded metal
+ Sankey – expanded metal product guide (en formato pdf)
Young Vic Theatre, central London (2007). Arquitectura, Haworth Tompkins. Fotografías,
haworthtompkins.com.
En la fachada principal se ha instalado una envolvente, un telón exterior, de metal estirado deployé.
Solución constructiva:
El cerramiento exterior esta construido con paneles prefabricados de madera (con el aislante incorporado) fijados mecánicamente al canto de los forjados. La subestructura horizontal formada por tubo rectangular de aluminio de 150×25×3mm se fija directamente a los paneles, mientras que los rastreles verticales también de tubo de aluminio de 50×25×3mm se fijan a la subestructura. La piel exterior de la fachada esta formada por tableros de fibras minerales pintados por el artista Clem Crosby y por encima de estos una malla de metal estirado (deployé) de aluminio anodizado gris plata, fijada mediante soportes puntales de acero inoxidable de 300 mm longitud, atornillados a los rastreles horizontales, de manera que la malla queda separada del plano de fachada.
En la web de Haworth Tompkins podéis ver el proyecto explicado por los arquitectos (con fotos y texto), y también podéis consultar estos dos artículos:
+ In detail: Young Vic Theatre – bdonline (incluye detalle en formato pdf)
+ Young at Heart – arplus (artículo publicado en la revista The Architectural Review, en el número de julio del 2007, en formato pdf)
Biblioteca publica en Des Moines, USA (2006). Arquitecto, David Chipperfield Architects. Fotografías, Farshid Assassi.
El cerramiento exterior de la biblioteca esta constituido por paneles de 4m de alto, tipo muro cortina. Cada panel esta compuesto por tres laminas de vidrio. Entre las dos laminas exteriores se ha interpuesto una lamina fina, de metal expandido (deployé) de cobre.
Desde el interior, la lamina de cobre es casi imperceptible, permitiendo disfrutar de las vistas exteriores. Desde el exterior, la luz solar se refleja en la lamina de cobre, variando la intensidad del reflejo en función de la hora del día o del cambio lumínico de las estaciones. Por la noche cuando la biblioteca se ilumina, la fachada se vuelve casi transparente y la actividad del interior es visible desde el parque.
Ver ilustraciones de las plantas y de los detalles de la solución constructiva de la fachada y de la cubierta ajardinada en la web desmoinesregister.com.
En la web de la biblioteca podéis ver las plantas y fotografías de edificio (abado y en obras), en la web de David Chipperfield el proyecto explicado por el autor y en la web bdonline un artículo bastante completo del edificio.
+ Des Moines public library – Web oficial de la biblioteca
+ Des Moines public library – dbonline (artículo)
+ David Chipperfield Architects – web del estudio de arquitectura
The New Museum of Contemporary Art, New York, USA (2007). Arquitectos Kazuyo Sejima y Ryue Nishizawa (SANAA estudio de arquitectura).
Revestimiento de la fachada con metal expandido (deployé) de aluminio anodizado plata.
La inauguración esta prevista para diciembre del 2007.
Más información en …
+ The New, New Museum – Web del Museo
+ imágenes de la construcción del revestimiento de la fachada – Curbed
+ imágenes de la construcción del revestimiento de la fachada – Emily Geoff en Flick
+ imágenes de la construcción del edificio – Inet Onsite
+ Boxing clever (post) – world architecture new
+ The New Museum of Contemporary Art – dezeen

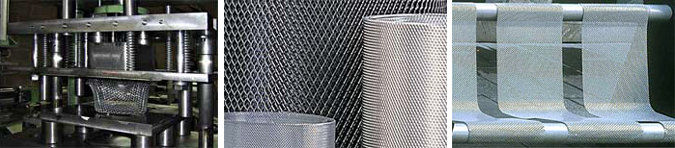

La empresa Supnego Europa sa, es especialista en la fabricación de metal expandido (o deployé), de rejillas metálicas, chapa perforada y de la trasformación de estos materiales fabricamos productos acabados y semiacabados para la industria de la construcción (arquitectura y edificación).
En su página web podéis encontrar la información necesaria para decidir los parámetros con los que se define el tipo de malla:
- diseño del orificio resultante (mallas romboidales, cuadradas, hexagonales o redondas)
- espacio entre orificios (paso)
- con laminado posterior
- espesor de la lámina inicial
- tipo de material (acero, acero inox y aluminio)
- tipo de acabado (pintado, galvanizado, niquelado, cromado, anodizado y electropulido)
Espacio escénico en Níjar, Almería. Arquitectos, José Morales, Sara Giles, Juan González. MGM Arquitectos. Fotografías, Fernando Alda. (Ver más imágenes del proyecto de Fernando Alda)
” … El desierto de Níjar, la topografía, el horizonte, fueron detonantes del paisaje … Uno de los objetivos del proyecto fue intentar atraparlos, no sólo con la mirada sino con el mismo con el propio espacio. … Crear un “lugar” con sombra … el edificio debía dar la sensación de ser una gran funda protectora frente al agresivo sol de Almería.
… Buscábamos un edificio que escondiera la magia de la música y el misterio del teatro, que con un guiño sedujera a los viandantes del pueblo y a los niños al salir del colegio.” José Morales y Sara Giles
Revestimiento de fachada de deployé (chapa de aluminio estirada)
solución constructiva :
El revestimiento de la fachada se ha resuelto con planchas de aluminio anodizado gris plata, de 2.500×800 mm y 30mm de grosos, de chapa estirada (deployé), atornillada a angular corrido L40.40 de aluminio doblado 45º.
El angular de aluminio se dobla 45º para corregir las deformaciones de la chapa cuando se atornilla. Esta subestructura horizontal se fija a unos montantes verticales, de tubo rectangular de 60.40 de acero galvanizado, colocados cada 80cm, mediante unos soportes, formados por una pieza trapezoidal, construida cortando un perfil tubular de aluminio de 60.30mm, de manera que la chapa queda separada del plano de fachada.
Los tornillos de sujeción són de acero galvanizado, para evitar el par galvánico se interpone entre el aluminio y el acero galvanizado una arandela de caucho.
Tanto la cita como la descripción de la solución constructiva se incluyen en el reportaje publicado en la revista Tectónica, 22. En la web del estudio MGM arquitectos podéis ver un articulo del proyecto en formato pdf.
referéncias del proyecto:
Obra: Espacio escénico en Níjar, Almería. (1998-2006)
Situación: Rambla de las eras s/n. Villa de Níjar. Almeria.
Autores: José Morales, Sara Giles, Juan González. MGM Arquitectos.
Colaboradores: Francisco Duarte (estructuras) Acuilu, Amoenitas y DiMarq (instalaciones) Chemtrol (equipamiento escénico).
Promotor: Ayuntamiento de Nijar. Diputación de Almeria Junta de Andalucia.
Contratista: Garasa
Superfície contruida: 2.536 m2
Fotografías: Fernando Alda
La empresa RMIG dispone de una web funcional y completa, donde podéis encontrar una aplicación para consultar su catalogo general online.
Entrando des del buscador (por referencia o descripción) se puede descargar o imprimir, una ficha (en formato pdf) con las caracteristícas (dibujo estándar, ilustración, entrecentros, etc) de los distintos tipos de chapa perforada o metal expandido que fabrica esta empresa.
Esta empresa también comercializa esta armadura metálica, que se puede cortar, doblar, curvar y empalmar.
Para el soporte de enlucidos (paredes, techos, bóvedas,etc) o encofrado perdido.
El metal Deployé – marzo de 1900
En la revista Revista de Obras Públicas, he encontrado este artículo del año 1900 dedicado al metal estriado (deployé). El articulo, describe el material, el sistema de fabricación, los usos y los ensayos realizados (en el marco de la exposición universal de París del mismo año).
+ Descargar articulo en formato pdf
Para que os hagáis una idea transcribo la descripción:
Descripción.- El metal deployè, … consiste en una chapa de acero dulce, de latón ú otro metal homogéneo, cortado por series de aberturas paralelas, determinando tiras más o menos anchas, que al propio tiempo son estiradas, constituyen la malla en forma de rombos. De la formación sucesiva de las mallas, resulta un enrejado uniforme, en el cual los puntos de unión o nudos, tienen doble ancho que las tiras que los constituyen; resultando la hoja estirada con una rigidez mayor que la que tenía la chapa misma, antes de ser estirada. Este resultado se obtiene sin pérdida alguna de la primera materia y sin reducir nada el ancho de la chapa sometida a la operación.
y este comentario, sobre las virtudes potenciales del material … (las comillas las he incluido yo, pero también podrían ser signos de ??? o !!!)
… Por el contrario, el metal deployé suministra una armadura fuerte y rígida, … cuya facilidad de empleo permite a los directores de las obras confiar a “todo contratista inteligente” la construcción de pisos, muros o techos con cemento armado, y si se hacen los guarnecidos con cemento hidráulico no corrosivo, se obtendran fábricas, además de indestructibles, inaccesibles a todo tipo de insectos.
